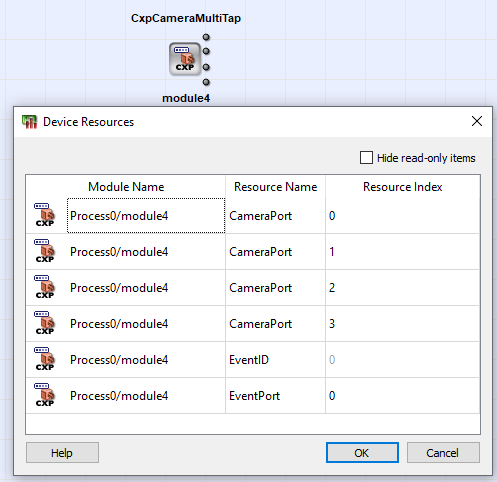

參數 ConnectionCount定義匯聚至 CXP 鏈路的 CXP 通道數。所使用連接埠的索引由 類型為CameraPort 的資源進行管理。 埠資源的數量應與連接數相符（例如 X2：兩個CameraPort 資源項目）。

當您實例化多個 CxpCamera運算子（例如用於雙鏡頭 小程式）時，若使用多個索引相同的 資源，或消耗的 CameraPort資源的數量超過 4 這個上限時，便可能發生資源衝突。在此情況下，設計規則檢查會回報錯誤。

	所有參數對兩個分接頭皆相同
	所有參數對兩個監聽器皆相同，也就是說， ConnectionCount參數會統計 兩個監聽器資料流中已使用的連線埠數量。

參數 ResetStatus會重置攝影機的統計資料， 也就是錯誤計數器。

	所有參數對兩個分接頭皆相同
	所有參數對兩個分流皆適用，也就是說， 「ResetStatus」參數會重置 兩個分流中的攝影機統計資料。

參數 UsedConnections顯示由發現軟體在執行時 所配置的 CXP 通道數量。

	所有參數對兩個分接頭皆相同
	所有參數對兩個監聽埠皆適用，也就是說， UsedConnections參數代表 兩個監聽埠流中已設定的連接埠。

參數 PacketTagErrorCount顯示有多少 已接收封包的標籤不符合 CXP 標準所規定的預期標籤。特別是，當 在後續串流封包標籤的編號中觀察到缺口時，此值會遞增。 此參數 寬度為 13 位元，其中位元 [11:0] 代表實際計數器值，而 位元 [12] 則表示計數器溢出。當溢出位元被設定時， 計數器值應視為無效。

	所有參數對兩個分接頭皆相同
	所有參數在兩個 tap 之間均為共用，也就是說， PacketTagErrorCount參數會統計 兩個 tap 資料流中帶有非預期標籤的封包數量。

此參數用於統計 影像標頭標籤、根據 CXP 標準所預期的標籤，以及實際接收到的標籤之間 出現多少處不匹配。 此參數寬度為 13 位元，其中位元 [11:0] 代表實際計數器值，而位元 [12] 則表示 計數器溢出。當溢出位元被設定時，計數器值應 視為無關。

	所有參數對兩個分接頭皆相同
	所有參數對兩個分流皆適用，也就是說， ImageTagErrorCount參數會統計 兩個分流中標籤不匹配的次數。

此參數用以統計 流封包中接收到的流 ID 值與 影像標頭中指定的流 ID 值不匹配的次數。 此參數寬度為 13 位元，其中位元 [11:0] 代表實際計數器值，而位元 [12] 則表示 計數器溢出。當溢出位元被設定時，計數器值應 視為無關。

	所有參數對兩個分接頭皆相同
	所有參數在兩個監聽點中均適用，也就是說， StreamIdErrorCount參數會統計 兩個監聽點資料流中的所有串流 ID。

此參數用以計數在影像標頭或行標記中偵測到的 錯誤中有多少已被修正。此 參數為 13 位元寬，其中位元 [11:0] 代表實際計數器 值，而位元 [12] 則表示計數器溢出。 當溢位位元被 設定時，計數器值應被視為無關緊要。

此參數用以統計在影像標頭或行標記中偵測到的 錯誤中，因同一位元組內出現多個位元錯誤而無法修正的 錯誤數量。此參數寬度為 13 位元，其中位元 [11:0] 代表實際計數器值，而位元 [12] 則表示 計數器溢出。當溢出位元被設定時，計數器值應被 視為無關緊要。

	所有參數對兩個分接頭皆相同
	所有參數對兩個分流點皆適用，也就是說，錯誤監控參數 代表兩個分流點資料流中 各對應錯誤類型的總和。

此參數用於統計在聚合模式下， 通道綁定中發生封包緩衝區溢位的情況次數。此 參數僅在 ConnectionCount = X2 或 X4時才適用。該參數寬度為 13 位元，其中位元 [11:0] 代表實際計數器值，而位元 [12] 則表示計數器 溢出。當溢出位元被設定時，應將計數器值視為 無關緊要。

	所有參數對兩個分接頭皆相同
	所有參數對兩個 tap 皆相同，也就是說， PacketBufferOverflowCount參數會統計 兩個 tap 資料流中發生的封包緩衝區溢出次數。

此參數實作了一個位元遮罩，用以 查詢在 4 個潛在的 CXP 通道中，哪一個通道發生了封包緩衝區溢出 。此參數的寬度取決於參數 ConnectionCount。在 X1 模式下，該參數的寬度為 1 位元；在 X2 模式下， 該參數寬度為 2 位元，而在 X4 模式下，參數 寬度為 4 位元。順序為：LSB = 最低 CXP 通道號，MSB = 營運商所分配的最高 CXP 通道號。

	所有參數對兩個分接頭皆相同
	所有參數對兩個 tap 皆適用，也就是說， PacketBufferOverflowSource參數會跨兩個 tap 資料流搜尋 溢出情況。

接收到的影像標頭包含 該影像串流是適用於區域掃描 (YSize> 0) 還是線性掃描 (YSize= 0) 應用程式的資訊。此參數顯示 最後一個有效的接收影像串流標頭資訊。

此參數僅針對 Tap0 串流進行讀取，並假設 Tap1 串流的模式與之完全相同。這 意味著此參數適用於整個相機的區域掃描或線性掃描， 因此對兩個抽頭而言均相同，並非特定於某個抽頭。

此參數用於統計 CXP 串流標記與標頭或行標記的序列 出現錯誤的次數。 此參數寬度為 13 位元，其中位元 [11:0] 代表 實際計數器值，而位元 [12] 則表示計數器溢出。當 溢出位元被設定時，計數器值應視為無關緊要。

	所有參數對兩個分接頭皆相同
	所有參數對兩個分流點皆適用，也就是說，錯誤監控參數 代表兩個分流點資料流中 各對應錯誤類型的總和。

此參數用於偵測以下錯誤 狀況：在執行「重置」操作後，第一個資料值出乎意料， 也就是說，先前並未接收到任何影像標頭。此狀況可能源於 攝影機或幀擷取卡韌體的實作存在瑕疵，或是軟體 對偵測程序的控制不當。 此外，相機的硬體故障 理論上也可能導致此類情況。

	所有參數對兩個分接頭皆相同
	所有參數對兩個分流點皆適用，也就是說，錯誤監控參數 代表兩個分流點資料流中 各對應錯誤類型的總和。

此參數用於統計在擷取過程中 遺失且未傳送至VisualApplets 處理流程的影像幀。 當偵測到影像標頭中的錯誤，或當某個影像幀 與另一個影像幀重疊時，該影像幀即會遺失。此參數寬度為 25 位元，其中位元 [23:0] 代表實際計數器值，而位元 [24] 則表示計數器 溢出。當溢出位元被設定時，計數器值應被視為 無關緊要。

	所有參數對兩個分接頭皆相同
	所有參數對兩個 tap 而言都是共通的，也就是說， FrameLostCount參數會統計 兩個 tap 資料流中遺失的幀數。

此參數用於統計擷取過程中出現的 損壞幀。損壞幀是指含有錯誤像素的幀，這些幀 會被傳送至VisualApplets 處理管線。 此參數寬度為 25 位元，其中 位元 [23:0] 代表實際計數器值，而位元 [24] 則表示 計數器溢出。當溢出位元被設定時，計數器值應 視為無關。

	所有參數對兩個分接頭皆相同
	所有參數對兩個監聽點皆適用，也就是說， FrameCorruptedCount參數會統計 兩個監聽點資料流中所有損毀的幀。
